电线电缆的定义及分类

广义的电线电缆亦简称为电缆。狭义的电缆是指绝缘电缆。它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。电缆亦可有附加的没有绝缘的导体。

我国的电线电缆产品按其用途分成下列五大类：

1.裸电线；

2.绕组线；

3.电力电缆；

4.通信电缆和通信光缆；

5.电气装备用电线电缆。

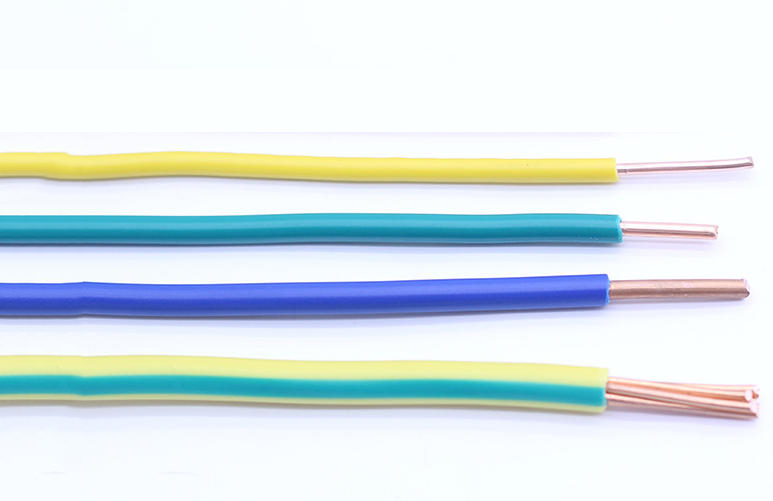

电线电缆的基本结构：

1.导体：传导电流的物体,电线电缆的规格都以导体的截面表示。

2.绝缘：外层绝缘材料按其耐受电压程度。

工作电流及计算

电(线)缆工作电流计算公式：

单相

I=P÷(U×cosΦ)

P-功率(W)；U-电压(220V)；cosΦ-功率因素(0.8)；I-相线电流(A)。

三相

I=P÷(U×1.732×cosΦ)

P-功率(W)；U-电压(380V)；cosΦ-功率因素(0.8)；I-相线电流(A)。

一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。

在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。

也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。

但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。

电缆允许的安全工作电流口诀：十下五（十以下乘以五）。

百上二（百以上乘以二）。

二五三五四三界（二五乘以四,三五乘以三）。

七零九五两倍半（七零和九五线都乘以二点五）。

穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）。

铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）。

裸线加一半（在原已算好的安全电流数基础上再加一半）。
